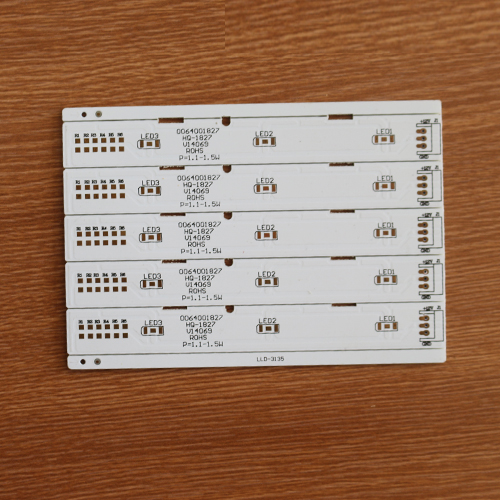

PCB單面線路板的設計需要接觸很多專業性的數據和一些物理方面的知識，可以說是一門綜合性的技術項目。想要制作出優質的線路板，不僅需要扎實的基礎功底，同時對阻抗性也要保持敏感度，關于PCB板涉及的阻抗主要有以下幾方面:

    印刷PCB電路板直流電通過導線時，會受到一個阻力，這個阻力稱為電阻，符合為R，數值單位為“歐姆”（Ω）。
電阻與電流和電壓的關系是：R=V/I
另外，電阻還與導體材料的電阻率（β），導線的長度 （L），導體的截面積（S）有關。R= β L/S
    1、電阻
    交流電流流過一個導體時，所受到的阻力稱為阻抗 （Impedance），符合為Z，單位還是Ω。
此時的阻力同直流電流所遇到的阻力有差別，除了電阻 的阻力以外，還有感抗（XL）和容抗（XC）的阻力問題。
為區別直流電的電阻，將交流電所遇到之阻力稱為阻抗 （Z）。
Z=√ R2 +（XL -XC）2
    2、阻抗（Z）
    近年來，IC集成度的提高和應用，其信號傳輸頻率和速 度越來越高，因而在印制板導線中，信號傳輸（發射）高到 某一定值后，便會受到印制板導線本身的影響，從而導致傳 輸信號的嚴重失真或完全喪失。這表明，PCB導線所“流通”的“東西”并不是電流，而是 方波訊號或脈沖在能量上的傳輸。
    3、特性阻抗控制（Z0 ）
    上述此種“訊號”傳輸時所受到的阻力，另稱為“特性阻 抗”，代表符號為Z0。
所以，PCB導線上單解決“通”、“斷”和“短路”的問題還 不夠，還要控制導線的特性阻抗問題。就是說，高速傳輸、高頻訊號傳輸?shù)膫鬏斁€，在質量上 要比傳輸導線嚴格得多。不再是“開路/短路”測試過關，或者 缺口、毛刺未超過線寬的20%，就能接收。必須要求測定特性阻抗值，這個阻抗也要控制在公差以 內，否則，只有報廢，不得返工。
    多層板信號傳輸線的特性阻抗Z0 ，目前要求控制范圍通 常是：50Ω±10%，75Ω ±10%，或28Ω±10% 。
控制住的變化范圍，必須考慮四大因素：
    （1）信號線寬W；
    （2）信號線厚T；
    （3）介質層厚度H；
    （4）介電常數εr 。
    影響最大的是介質厚度，其次是介電常數，導線寬度， 最小是導線厚度。在選定基材后，εr變化很小，H變化也小，T較易控制，而線寬W控制在±10%是困難的，且線寬問題又有導線上針孔、 缺口、凹陷等問題。從某種意義上說，控制Z0，最有效最重要的方法是控制調整線寬。
    掌握這些物理性質的數據對于PCB設計會有很大的幫助，有經驗的技術人員會考慮周全各方面因素，以免最后出現質量問題，這并非僅僅依靠經驗，更多是對物理性質的充分理解。
