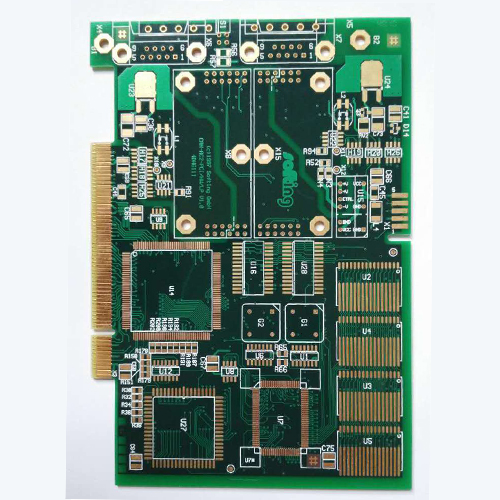

多層電路板的誕生
由于集成電路封裝密度的增加，導致了互連線的高度集中，這使得多基板的使用成為必 需。在印制電路的版面布局中，出現了不可預見的設計問題，如噪聲、雜散電容、串?dāng)_等。所以，印制電路板設計必須致力于使信號線長度最小以及避免平行路線等。顯然，在單面板中，甚至是雙面板中，由于可以實現的交叉數量有限，這些需求都不能得到滿意的答案。在大量互連和交叉需求的情況下，電路板要達到一個滿意的性能，就必須將板層擴大到兩層以上，因而出現了多層電路板。因此制造多層電路板的初衷是為復雜的和/或?qū)υ肼暶舾械碾娮与娐愤x擇合適的布線路徑提供更多的自由度?！《鄬与娐钒逯辽儆腥龑訉?dǎo)電層，其中兩層在外表面，而剩下的一層被合成在絕緣板內。它們之間的電氣連接通常是通過電路板橫斷面上的鍍通孔實現的。除非另行說明，多層印制電路板和雙面板一樣，一般是鍍通孔板。
多基板是將兩層或更多的電路彼此堆疊在一起制造而成的，它們之間具有可靠的預先設定好的相互連接。由于在所有的層被碾壓在一起之前，已經完成了鉆孔和電鍍，這個技術從一開始就違反了傳統的制作過程。最里面的兩層由傳統的雙面板組成，而外層則不同，它們是由獨立的單面板構成的。在碾壓之前，內基板將被鉆孔、通孔電鍍、圖形轉移、顯影以及蝕刻。被鉆孔的外層是信號層，它是通過在通孔的內側邊緣形成均衡的銅的圓環這樣一種方式被鍍通的。隨后將各個層碾壓在一起形成多基板，該多基板可使用波峰焊接進行(元器件間的)相互連接。
碾壓可能是在液壓機或在超壓力艙(高壓釜)中完成的。在液壓機中，準備好的材料(用于壓力堆疊)被放在冷的或預熱的壓力下(高玻璃轉換溫度的材料置于170-180 ℃的溫度中)。玻璃轉換溫度是無定形的聚合體(樹脂)或部分的晶體狀聚合物的無定形區域從一種堅硬的、相當脆的狀態變化成一種粘性的、橡膠態的溫度。
多基板投入使用是在專業的電子裝備(計算機、軍事設備)中，特別是在重量和體積超負荷的情況下。然而這只能是用多基板的成本增加來?yè)Q取空間的增大和重量的減輕。在高速電路中，多基板也是非常有用的，它們可以為印制電路板的設計者提供多于兩層的板面來布設導線，并提供大的接地和電源區域。
