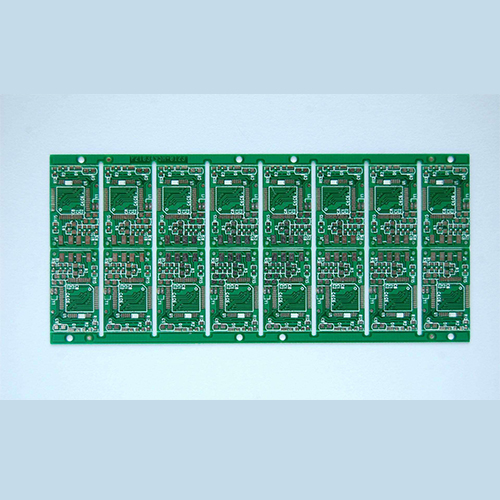

印刷電路板的設計以電路原理圖du為基礎，實現了電路用戶所需的zhi功能。印刷電路板dao計的設計主要是布局設計，需要考慮內部電子元件、金屬布線、通孔和外部連接的布置、電磁防護、散熱、串擾等多方面因素。較好的電路設計可以節約生產成本，獲得良好的電路性能和散熱性能。簡單的版圖設計可以手工實現，而復雜的電路設計一般需要借助計算機輔助設計（CAD）來實現。顯著的設計軟件包括OrCAD、Pads（PowerPCB）、Altium designer（Protel）、freepbc、CAM350等。印刷電路板的分類1?；镜腜CB上的單面板，零件集中在一側，導線集中在另一側。這種PCB被稱為單面，因為導線只出現在單面。由于單板的設計電路有許多嚴格的限制（因為只有一面，布線不能交叉，指定繞著自己的路徑走），只有早期的電路才使用這種板。2雙面板這種電路板兩邊都有接線，但要使用兩邊的電線，指定在兩邊有適當?shù)碾娐愤B接。電路之間的這種“橋”稱為via。導孔是指印刷電路板上填充或涂有金屬的小孔，可以在兩側用導線連接。三。多層板為了增加可布線的面積，多層板多采用單面或雙面布線板。根據設計要求，用定位系統和絕緣膠粘材料交替排列，用導電圖案互連，內層為一雙面、外層為雙面或內層為雙面、外層為雙面的印刷電路板，變成四層六層印刷電路板，也稱多層印刷電路板。
